2.物镜
类 别
|
放大倍数
|
数值孔径(NA)
|
工作距离(mm)
|
平场消色差物镜(无盖玻片)
|
5X
|
0.12
|
18.3
|
10X
|
0.25
|
8.9
|
40X
|
0.60
|
3.7
|
60X
|
0.85
|
0.26
|
100X(油)
|
1.25
|
0.44
|
3.光学放大倍数:50X -- 2000X 系统参考放大倍数:50X-3200X
4.载物台:大小 185mm*142mm 移动范围 75mm*50mm
5.调焦系统:带限位和调节松紧装置的同轴粗微动,微动格值 0.002mm
6.瞳距调节范围:53-75mm
7.滤色片组:转盘式,黄色、蓝色、绿色、磨砂玻璃
8.偏光装置:可插入式起偏振片和三目头内置检偏振片
9.照明系统:6V/20W卤素灯,亮度可调;220V(50Hz)
三、系统简介
本系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印。
四、系统组成
电脑型TMM-550C:1.金相显微 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集) 5.计算机

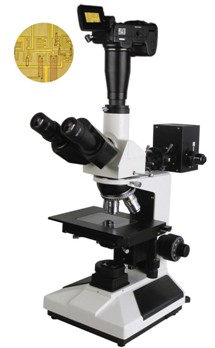

数码相机型金相显微镜TMM-550D: 1、金相显微 2、适配镜 3、数码相机
五、选购件
1.高像素成像系统 2.金相显微镜分析软件 TX-3000JX 3.目镜WF16X
