一、用途:

      TMM-330系列正置金相显微镜适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资,如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料,也适合农林、公安、学校、科研部门作观察分析用。

二、技术参数
1.目镜

类 型
放大倍数
视场(mm)
备注
平场目镜
10X
φ18

20X
φ11

分划目镜
10X
φ17
格值:0.1mm

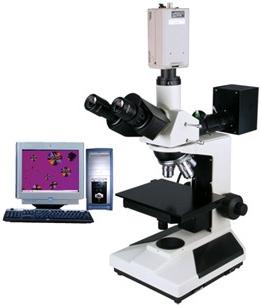

电脑型金相显微镜TMM-330C

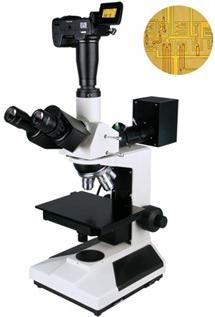

数码型金相显微镜TMM-330D

2.物镜

类 型
放大倍数
数值孔径(NA)
工作距离(mm)
平场消色差
物镜
5X
0.12
18.3
10X
0.25
8.9
20X
0.45
8.7
40X
0.60
3.7
60X
0.85
0.26
100X(油)
1.25
0.44

3.光学放大倍数:50X -- 2000X    系统参考放大倍数:50X-2600X
4
.滤色片组:转盘式、黄色、蓝色、绿色、磨砂玻璃
5
.偏光装置:可插入式起偏振片和三目头内置检偏振片
6
.载物台移动范围:纵向50mm;横向75mm
7.调焦系统:带限位和调节松紧装置的同轴粗微动,微动格值 0.002mm
8
.落射照明器:6V/20W卤素灯,220V50Hz)亮度可调
9.防霉功能:特有的防霉系统

三、系统简介
     本系统是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。可以在计算机显示器上很方便地观察金相图像,从而对金相图谱进行分析,评级等对图片进行输出、打印。

四、系统组成
    电脑型金相显微镜(TMM-330C): 1、金相显微 2、适配镜 3、摄像器(CCD)
4、A/D(图像采集) 5、计算机
数码相机型金相显微镜(TMM-330D): 1、金相显微 2、适配镜 3、数码相机

五、选购件
1.高像素成像系统    2.金相显微镜分析软件 TX-3000JX    3.目镜WF16X
