二、技术参数
1．目镜
|
类型
|
放大倍数
|
视场(mm)
|
|
平场目镜
|
10X
|
Φ18
|
| 12.5X |
Φ18
|
2．物镜
|
类 型
|
放大倍数
|
数值孔径(NA)
|
工作距离(mm)
|
|
消色差物镜
|
10X
|
0.25
|
8.9
|
|
40X
|
0.60
|
3.7
|
|
100X(油)
|
1.25
|
0.44
|
3．总放大倍数： 100X-1250X
4．系统放大倍数：100X-2600X
5．载物台：方台大小180×200mm
6．调焦系统：带限位和调节松紧装置的同轴粗微动，微动格值 0.002mm
7．瞳距调节范围：50-70mm
8．滤色片：黄、绿、蓝
9．照明系统：6V/20W 卤素灯，亮度可调，交流 220V（50Hz）
三、系统简介
本系统是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机（数码相机）完美地结合在一起而开发研制成功的一项高科技产品。可以在计算机（数码相机）显示屏上很方便实时动态观察，并能对所需要的图片进行编辑、保存和打印。
四、仪器配置

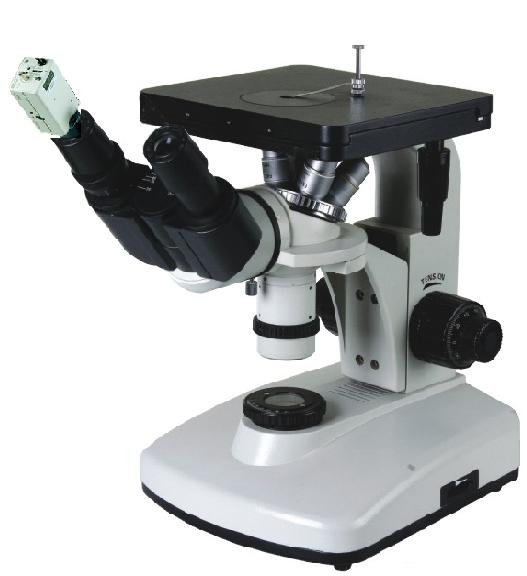

电脑型金相显微镜(4XBC): 1、金相显微镜 2、适配镜 3、摄像器(CCD)
4、A/D(图像采集) 5、计算机

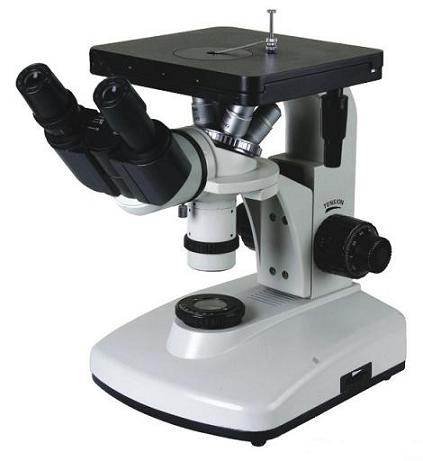

数码型金相显微镜(4XBD): 1、金相显微镜 2、适配镜 3、数码相机
五、总放大参考倍数
4XBC型：100--2600倍（17寸显示器为例）
4XBD型：100--2200倍 (专用数码相机)
六、选购件
1．高素成像系统 2．金相显微镜分析软件 TX-3000JX
3．目镜：5X 15X 12.5X 20X 4．物镜：5X 25X 80X
