一、仪器用途
      电脑型测量连续变倍体视显微镜使用范围相当广泛,它观察物体时能产生正立的三维空间像,立体感强,成像清晰和宽阔,具有较长的工作距离,并可根据观察物的特点选用不同的反射和透射光照明,是适用范围非常广泛的常规显微镜。对同一物体可实现连续放大倍率观看,可能直接在电脑上观察实物图像,并能对图像进行任何几何尺寸的测量,并能对测量的数据及图像进行合并、保存,也能将测量的数据导入EXCEL
      本仪器性能可靠,操作简单,使用方便,且外形美观,不仅可作教学示范,生物解剖,作观察分析,由于本显微镜具有很高的分辨率及大视场范围的清晰度,因此还可作可广泛用于医疗卫生。农林地质,电子精密机械等行业和部门。特别适合LC裸片的检验,LCD印刷粘贴检验,LED生产检验,PCB板检验,冲压电镀检验,电子元件检验。

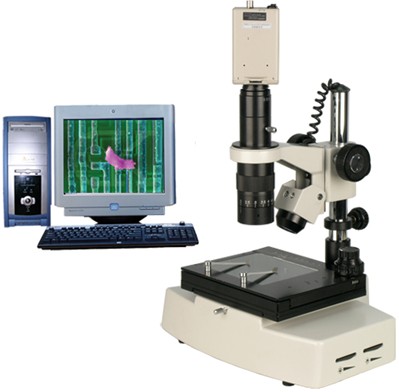

电脑型体视显微镜 XTL-500C



二、技术参数
 1.摄像目镜:直接连接CCD,图像导入计算机。
2.物镜变倍范围0.7--4.5X           3.6.51
4.双目瞳距调节范围55--75mm       5.圆形载物台直径95mm
6.移动工作距离:250mm    7.:上下卤素灯照明
8总放大倍数7400X (17寸显示器,2X倍的大物镜为例)

三、其主要功能如下
1.图形测量:点、线、矩形、圆、椭圆、圆弧、多边形。
2.图形关系测量:两点距离、点到直线距离、两线角度、两圆关系。
3.元素构造:中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。
4.图形预置:点、线、矩形、圆、椭圆、圆弧。
5.图形处理:图形大小改变、图形位置移动、图形数值化修改。
6.图像处理:图像捕捉、图像文件打开、图像文件保存、图像打印。
7.测量功能:能测量所有图片上的几何尺寸(点、线、圆、弧以及各元素的相互关系),测量的数据可以自动地标注在图片上,并能可以导入Excel 文档进行统计、编辑。也可以将图片和数据一起保存。所有的测量都能自动进行。

四、系统组成
电脑型体视显微镜(XTL-500C1、三目体视显微镜 2、适配镜 3、摄像器(CCD)
4、图像采集卡 5.测量软件 6.计算机

五、参考放大倍数
电脑型(XTL-500C)7-400(17寸显示器,2X倍的大物镜为例)

六、选购件
    1.物镜:0.3X 0.5X 0.75X 1.5X 2X       2.光纤冷光源(亮度可调)
    3.LED灯(环形灯,亮度可调 )
