一、仪器用途:

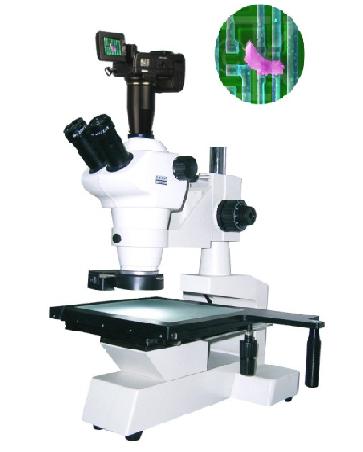

TVM-400 视频显微镜在观察物体时能产生正立的三维空间影像,立体感强,成像清晰和宽阔,又具有长工作距离,并是适用范围非常广泛的常规显微镜。视频显微镜操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等。视频显微镜将实物的图像放大后显示在计算机的屏幕上,可以将图片编辑、保存和打印。配测量软件可以测量各种数据。

二、技术规格
可以直接电视机或电脑上观察实物图像。
1、目镜


放大倍数
视场(mm)
目镜
10X
φ20

2.物镜倍范围:0.67X--4X
3. 6.51
4.双目瞳距调节范围 55--75mm
5.移动工作距离: 200mmX
6.工作距离:116mm
7.载物台面积:350mm X 255mm
8.移动范围:200 X 200mm
9.总放大倍数:7450X(以21寸电视机,2X倍的大物镜为例)


电脑型视频显微镜 TVM-400C

数码型视频显微镜 TVM-400D
三、系统简介
电脑型视频显微镜是将传统的光学显微镜和计算机(数码相机)通过光电转换器有机地结合在一起,不仅可以通过目镜作显微观察,还能在计算机(数码相机)显示屏幕上观察实动态图像,并能将所需要的图片进行编辑、保存和打印。

四、系统组成
电脑型视频显微镜(TVM-400C): 1、显微镜 2、适配镜 3、摄像器(CCD)
4、图像采集卡 5、计算机
数码相机型视频显微镜(TVM-400D1、显微镜   2、适配镜   3、数码相机

五、参考放大倍数
电脑型(TVM-400C)7-240(17寸显示器,2X倍的大物镜为例)
