 一、仪器用途

视频显微镜在观察物体时能产生正立的三维空间影像。立体感强,成像清晰和宽阔,又具有长工作距离,并是适用范围非常广泛的常规显微镜。它操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,它将实物的图像放大后显示在计算机的屏幕上,可以将图片编辑、保存和打印。配测量软件可以测量各种数据。

二、技术规格
可以直接电视机或电脑上观察实物图像。
1.目镜

放大倍数
视场(mm)
广角目镜
10X
18

2.物镜变倍范围 0.7--4.5X
3.
6.5
4.
双目瞳距调节范围 55--75mm
5.
移动工作距离 200mm
6.
照明:下照明
7.
总放大倍数:7450X (21寸电视机,2X倍的大物镜为例)

三、系统简介
视频显微镜系统是将精密的光学显微镜技术、先进的光电转换技术与尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。可以在显示屏上很方便地观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

四、系统组成
电脑型(TVM-300C) 1、直筒体视显微镜 2、适配镜 3、摄像器(CCD)
4、图像采集卡 5.计算机

五、参考放大倍数
电脑型(TVM-300C): 7-320(17寸显示器,2X倍的大物镜为例)

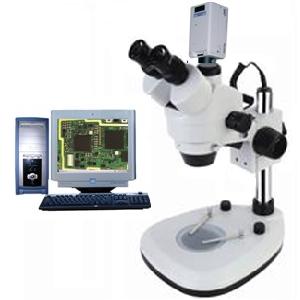

电脑型视频显微镜 TVM-300C
