三、系统简介

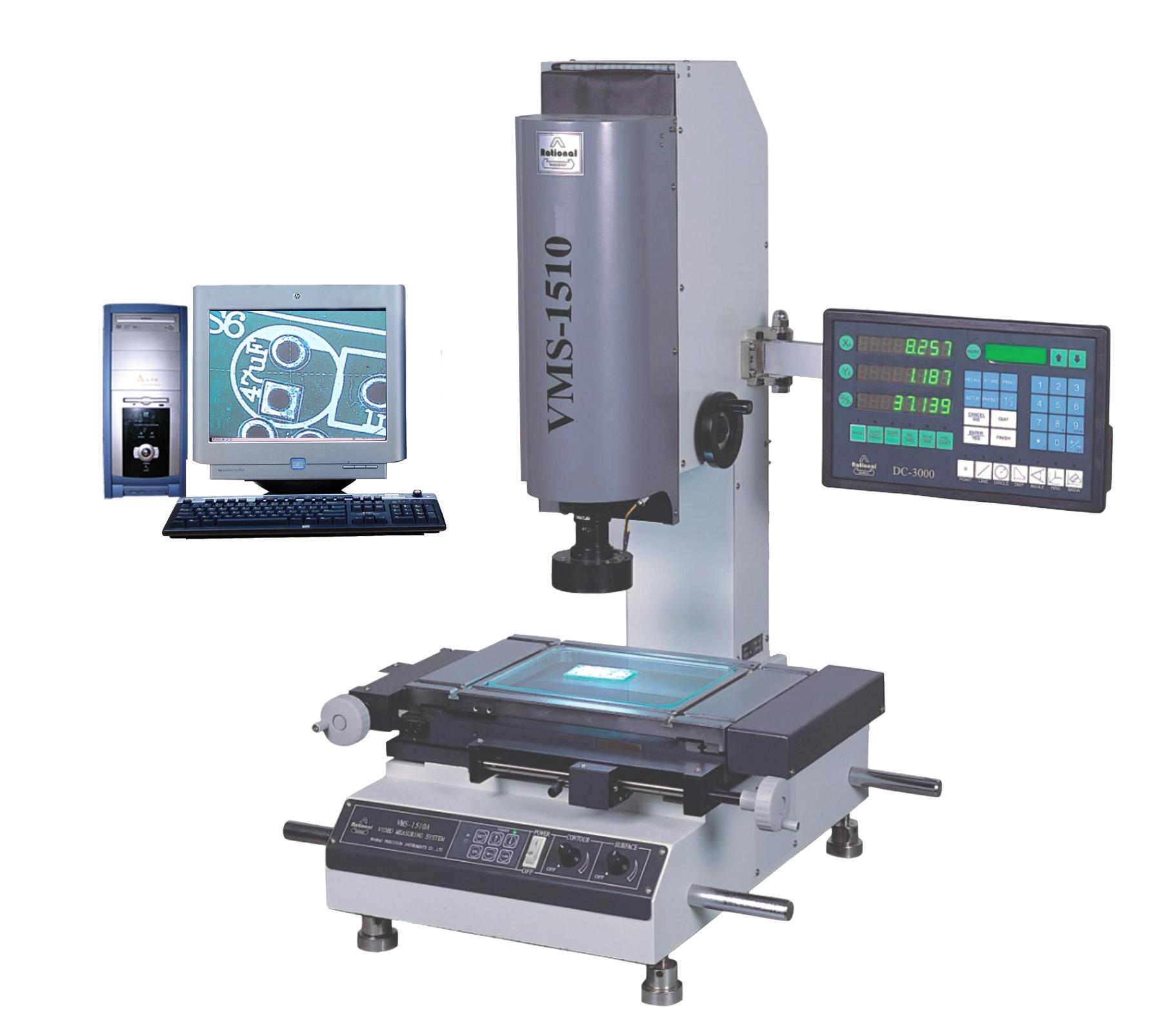

增强型影像测量仪系统是将传统的显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品.它不但能将所观察的工件显示在计算机屏幕上,还能将所观察的图像在计算机上很方便地测量图形的任何几何图形(点、线、圆、弧、椭圆、矩形、角度、两圆心距离两平行线距离、点到直线距离、垂线长度等等),快速测量工件之尺寸,自动标注,是一种比较经济实惠的计量仪器。
四、仪系统选购件
仪器标准配备及选购件(0.5X附加镜,2X附加镜,特殊配备0.5X镜筒) |
工作距(mm) |
仪器配件 |
1X镜筒(标配) |
0.5镜筒(选购) |
双焦镜 |
0.7X~4.5X |
0.7X~4.5X |
附加镜 |
视频倍率 |
物方视场(mm) |
视频倍率 |
物方视场(mm) |
0.5X(选) |
15X~95X |
20~3.2 |
7.5X~48X |
40~6.4 |
175 |
标准配备 |
30X~190X |
10~1.6 |
15X~95X |
20~3.2 |
92 |
2X(选) |
60X~380X |
5~0.8 |
30X~190X |
10~1.6 |
36 |
