一、用途

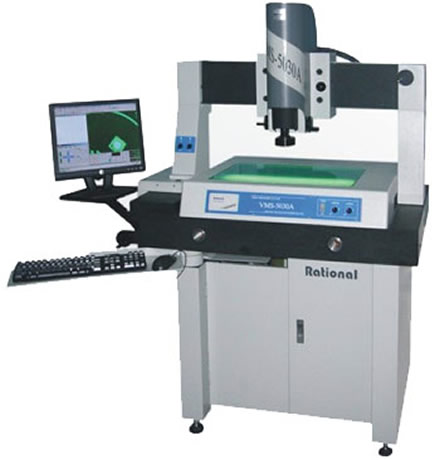

VMS-5030型影像测量仪仪器通用于以二座标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业广泛使用。VMS-5030型影像测量系统是将传统的显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。它不但能将所观察的工件显示在计算机屏幕上,还能将所观察的图像在计算机很方便地测量图形的任何几何图形(点、线、圆、弧、椭圆、矩形、角度、两圆心距离两平行线距离、点到直线距离、垂线长度 等等),快速测量工件之尺寸,自动标注,是一种比较经济实惠的计量仪器。
1.仪器采用彩色CCD摄像机、变焦距物镜与十字线发生器作为测量瞄准系统;
2.由二座标工作台、光柵尺与DC-3000电 箱组成数字测量及数据处理系统;
3.仪器具有多种数据处理、显示、输入、输出功能,特別是工件摆正功能很实用;
4.仪器备有RS232界面,与电脑连接后,采用专门测量软件M2D可对测量图形进行处理及输出
二、产品特点:
l 固定式工作台及花岗石底座,稳定性好,精度高,可测量较大较重工件而不影响精度。
l 采用高解析度日本原装彩色CCD摄像机和美国NAVITAR变焦物镜。
l X,Y方向采用空气轴承,花岗石导向,保证了机械系统的精准稳定,提高了测量精度。
三、技术规格参数:
