 一、   仪器用途:

     CPJ系列数字测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像,测量简易直观,效率高。仪器光学品质优良,物镜成清晰,放大倍率准确。在透射光照明下,轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状,如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。



二、仪器特点:

 CPJ-300DZ系列数字式测量投影仪Z轴采用步进电机驱动、电动调焦,同时在Z轴增加了计数光栅,可对阶梯零件进行测量,大大的提高了测量效率。另外,CPJ-3000DZ系列投影仪投影物镜放大倍率齐全,客户可根据的测量对像选配不同的镜头。

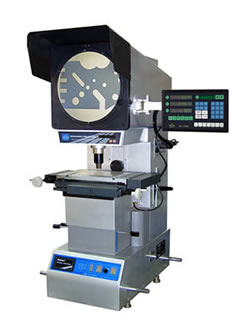

CPJ-3015DZ 测量投影仪

三、仪器规格参数



仪器型号
CPJ-3015DZ
CPJ-3020DZ
工作台
金属台面尺寸(mm)
354×228
404×228
玻璃台面尺寸(mm)
210×160
260×160
X、Y坐标行程(mm)
150X100
200X100
Z坐标行程(mm)
100
100
Z轴运动行程(mm/s)
                5、1、0.01(三档可调)
仪器测量精度(μm)
X、Y坐标:3+L//50 Z坐标:4+L/10(为被测长度,单位mm)
X、Y、Z坐标数显解析度(μm)
                      0.5μm

外形尺寸
长X宽X高(mm)
               670X570X1250
仪器重量
   单位:(kg)
                 150
投影屏
投影屏尺寸(mm)
Ø312,使用范围 > Ø300 (刻有米字线)。
投影屏旋转范围
                   0~360º
旋转角度数显解析度
             1 ’或0.01º
物   镜
放大倍率
5X(选)
10X(选)
20X(选)
50X(选)
100X(选)
物方线视场(mm)
Ø60
Ø30
 Ø15
Ø6
 Ø3
物方工作距( mm)
 53
77.7
44.3
 38.4
 25.3
最大测量高度(mm)
 90
90
 90
 90
 90

数显表解析
DC-3000 多功能数据处理系统,全中文显示可做多点采样,座标旋转点、线、距离,角度检测
RS-232数据输出
仪器照明
透射与反射照明光源均为24V/150W卤素灯
冷却方式
强制风冷
仪器选配件
微型打印机   光学寻边器 M2D软件等—详细见投影附件说明

仪器电源 : 110V220V (AC)        50/60HZ       总功率     450W
