1、目镜
|
类型
|
放大倍数
|
视场直径(mm)
|
备注
|
|
大视野
目镜
|
10X
|
16
|
|
|
20X
|
8.5
|
|
|
平场分划目镜
|
10X
|
16
|
格值：0.1mm
|
2、物镜
|
类 型
|
放大倍数
|
数值孔径(NA)
|
|
平场消色差物镜
|
5X
|
0.12
|
|
10X
|
0.25
|
|
20X
|
0.40
|
|
40X
|
0.65
|
|
60X
|
0.85
|
|
100X
|
1.25
|
3．光学放大倍数：50X—2000X 系统参考放大倍数：50X—2600X
4. 三目镜筒：旋转式，倾斜30°
5. 同轴粗微动调焦机构：调焦范围15mm 微动格值2μm
6. 机械工作台：纵向移动: 50mm 横向移动:70mm
7. 照明光源：反射光:6v/20w卤素灯亮度可调; 透射光:6v/20w卤素灯亮度可调
8. 偏光装置：可插入式起偏振片,垂直照明装置不仅能进行一般金相分析、微粒
分析测试，还可以对不透明物体进行分析、观察。
9. 滤色片：蓝、黄、绿、磨砂
三、系统简介
检测显微镜是将传统的光学显微镜与数码相机（计算机）通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在数码相机（计算机）显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
四、系统组成

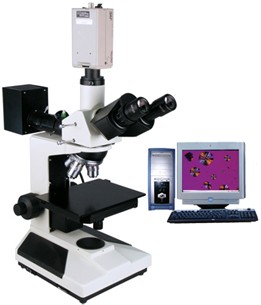

电脑型(TCM-500C) 1.显微镜 2.适配镜 3.摄像器(CCD) 4.图像采集卡 5.计算机

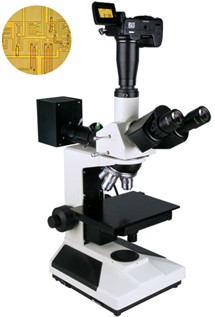

数码相机型（TCM-500D）1.显微镜 2.适配镜 3.数码相机
五、选购件
1.高像素成像系统 2.金相显微镜分析软件 TX-3000JX
3.目镜5X 15X 12.5X 20X 4.物镜5X 25X 100X
