一、用途:

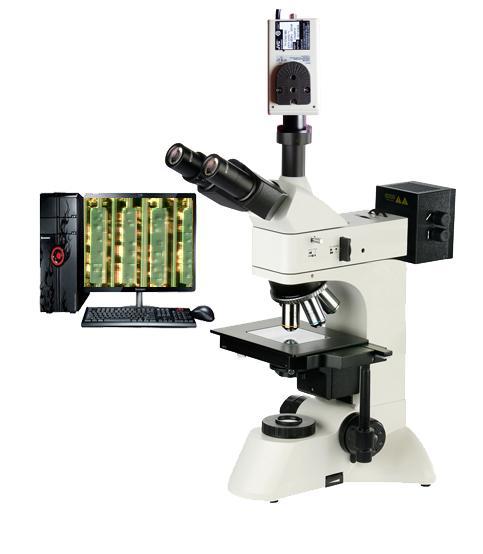

TMM-301 DIC微分干涉相衬显微镜适用于对多种物体的显微观察。配置落射DIC观察系统与透射照明系统、无限远长距平场消色差物镜、大视野目镜和偏光观察装置,具有图像立体感且清晰、造型美观,操作方便等特点,是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。
二、系统简介
本系统是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机(数码相机)技术完美地结合在一起而开发研制成功的一项高科技产品。不仅可以在计算机(数码相机)显示屏上实时观察,并能对所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
类 型
|
放大倍数
|
视场(mm)
|
备 注
|
平场目镜
|
10X
|
Φ18
|
|
2.物镜
类 型
|
放大倍数
|
数值孔径(mm)
|
工作距离(mm)
|
无限远长工作距离平场消色差物镜
|
PLL5X
|
0.12
|
26.10
|
PLL10X
|
0.25
|
20.2
|
PLL20X
|
0.40
|
8.80
|
PLL40X
|
0.60
|
3.98
|
3.DIC 观察系统:10XDIC推拉组,20XDIC推拉组
4.载物台:双层机械移动式,大小210mm*140mm 移动范围:75mm*50mm
5.目镜筒:三目镜 30° 倾斜
6.调焦系统:带限位和调节松紧装置的同轴粗微动,微动格值 0.002mm
7.转换器:五孔(内向式滚珠内定位)
8. 偏光装置:: 起偏镜组及检偏镜组
9. 照明系统:落射照明:12V50W卤素灯,高度可调,内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置,推拉式检偏器与起偏器
透射照明:阿贝聚光镜 NA.1.25 ,可上下升降蓝滤色片和磨砂玻璃集光器,卤素灯照明适用(内置视场光栏) 12V 30W 卤素灯,亮度可调
10.微分干涉相衬观察时图像清晰,干涉色均匀,具有较强的浮雕感。
11.光学系统:采用优良的防杂光系统
12.防霉系统:特有的防霉系统
四、系统组成
电脑型(TMM-301C): 1.金相显微 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集) 5.计算机
五、选购件
1.高像素成像系统 2.金相显微镜分析软件 TX-3000JX
