2、分析产品的特征 :
■样品制作方便,不用树脂凝固
本系统制作一个样品只用 3~5 分钟,为您节省了大量的时间,提高了工作效率。
传统的树脂凝固法是将样品先树脂固化、树脂切断、粗磨、研磨。做一个样品要花数小时,而且会影响测量精度。
■端子专用夹具可适合各种尺寸的端子
新开发的夹具可适合各种型号的端子。切割研磨时不用担心咬线牙变形或芯线飞出。也不需要特殊的技能,谁都可以轻易的操作。整个操作简单方便,大大地提高了工作效率。
■高性能显微镜和专用分析软件可精确测量长度、计算面积、压缩比
本系统在观察物体时能产生正立的三维空间像,立体感强,成像清晰和宽阔,具有较长的工作距离;高品质光学系统与高分辨率摄像头的完美组合,能够在计算机屏幕上产生放大倍数从10倍到400倍的高清晰图像,即使是粗大的或极细的线束端子也能清晰地完美显示出来;高精度线束端子图片测量分析软件可瞬时测定线束端子的各种数据,包括:宽度CW,高度CH及面积从而得到压缩比。最大倍率下的测量精度为1~2μm。
二、系统特点

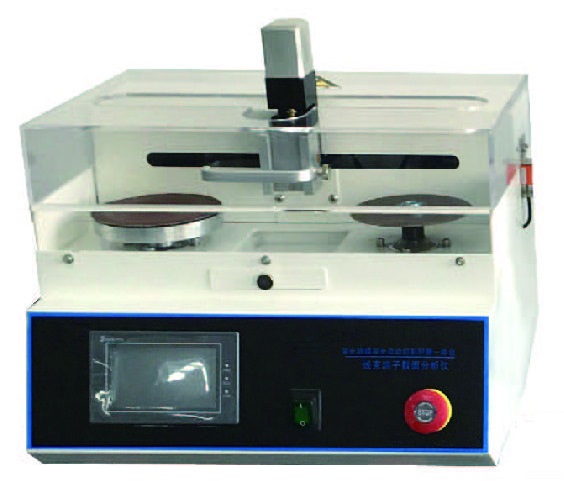

1.专业线束全自动切割磨抛一体机
我司开发的专业线束端子切割研磨一体式型适用与小型线束端子,对端子精密切割可进行0.01mm上下距离调整,切割任意端子部位,采用超薄端子专用切割片对端子内部材质结构进行无损伤切断,其它公司采用剪刀剪使端子内部结构变型已无检测意义。
2.端子专用夹具可对应各种尺寸的端子
新开发的夹具可夹紧各种型号的端子。研磨时不用担心咬线牙变形或电线飞出。也不用特殊的技能,谁都可以轻易操作。 附属的标准夹具可对应 AWG8 ~ AWG26 的电线。细线用夹具(AWG26 ~ AWG36) 可追加树脂凝固样品的专用夹具(可夹最大直径Ø40mm)其他夹具尺寸可根据客户定做。
3.专业线束端子分析软件可分析压缩比,面积,C/H,C/W,等数据。
放大倍率20倍~最大500倍。超过AWG30的极细的线也可以很清楚地表现出来。另外还新开发了用于专业线束端子分析软件。可压缩比,面积,C/H,C/W等瞬间就能测定及辨别。
4.本公司研发的软件可将测定结果已报告形式保存打印。
可以将测定的各种数据以及芯线的压缩率等和鲜艳的断面图形一起输送到Excel及WORD文档。可以很简单地就制作出复杂的评价报告面来。
三、技术参数
3.1显微镜部分
1. 采用连续变倍工作方式,明视场观察时有效工作距离110mm,变倍范围0.7~4.5(变倍比1:6.5)。
2. 45°倾斜目视观察,左右视度可调,调节范围±5屈光度;瞳距可调,调节范围 48~75mm。
3. 升降镜体调节机构采用圆柱滚子导向,传动平稳,轻巧,同时粗动松紧可调。
4. 采用高亮白光LED照明,可选择透射、反射、透反射照明方式,独立电器控制,亮度 随意可调。
5. 可附加LED落射荧光照明器,进行立体荧光观察。
3.2 切割研磨部分
1.精密自动切割台(含专业夹具)电机3000rpm
2.精密自动研磨台(含专业夹具)电机 1500rpm
3.端子截面显微分析倍数: 0.7-6.3X 或1-5X (6档)
4.视频总放大倍率:20~500X
5.电线的适用范围:0.05m㎡~107m㎡(选购其他设备可升级到300m㎡)
6.电源:AC100V~AC240V
7.成像工业相机:高清500万专业进口工业相机
8.成像系统软件:图像分析软件
9.切割片规格:Φ120X0.5mm
10.研磨砂纸:1200# 2000#
11.标准夹具:0.01m㎡~50m㎡,50m㎡-107m㎡(选购其他设备可升级到300m㎡)
12. 线束端子专用腐蚀液
3.3软件部分
最新端子分析软件主要在测量和报告上做出了很大的改进,主要有以下特点:
1.测量比以前更快捷更方便,整个测量流程分为:C/H、C/W、C/R、线芯和角度测量等12项符合大众,通用等国际标准,只需要鼠标点点数据马上出来(自动判别分析数据)。
2.报告比以前更加专业和完整,将端子分析软件操作简单化,但是功能却加强化,使用户能更容易的上手。
3. 专业端子分析软件含加密锁及光盘
4. 标准检定尺
除了以上特点之外,该软件还保持原有的特点,如可以多种语言转换,中英文报告自动转换,毛刺高度测量,材料厚度测量,偏心度测量等等。
四、样品的制作只需要以下几步
1、截取区域2、夹住端子3、自动切割端子4、自动磨抛端子5、端面腐蚀6、显微分析
五、系统组成

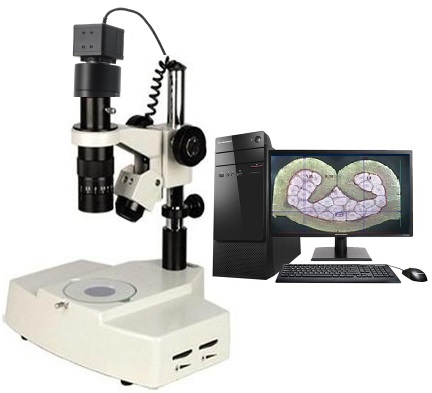

1. 端子截面分析显微镜及高清摄像及成像系统
2. 端子专用切割.研磨全自动一体机
3.端子二维专用测量分析软件
4.端子专用显影液
5.计算机(选购)
