二、技术规格
显微镜部分:
目镜
|
WF10X (Φ22mm)
|
物镜
|
变倍范围0.8X~5.0X
|
总放大倍数
|
8X~50X
|
目镜视场
|
Φ27.5-φ4.4mm
|
变倍比
|
6.3:1
|
双瞳距调节范围
|
52-75mm
|
工作距离
|
180mm
|
垂直有效行程
|
35mm<=h<215mm
|
底座尺寸
|
260X290X55mm
|
照明方式
|
上光源:12V8W LED光源 亮度可调
下光源:12V3W LED光源 亮度可调
|
测量部分:
此软件系统功能强大:能测量所有图片上的几何尺寸(点.线.圆.弧以及各元素的相互关系),测量的数据可以自动地标注在图片上,并能显示比例尺,并能可以导入Excel 文档进行统计、编辑。也可以将图片和数据一起保存。所有的测量都能自动进行。
1.软件测量精度:0.001mm
2.图形测量:点、线、矩形、圆、椭圆、圆弧、多边形。
3.图形关系测量:两点距离、点到直线距离、两线角度、两圆关系。
4.元素构造:中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。
5.图形预置:点、线、矩形、圆、椭圆、圆弧。
6.图像处理:图像捕捉、图像文件打开、图像文件保存、图像打印
三、系统组成

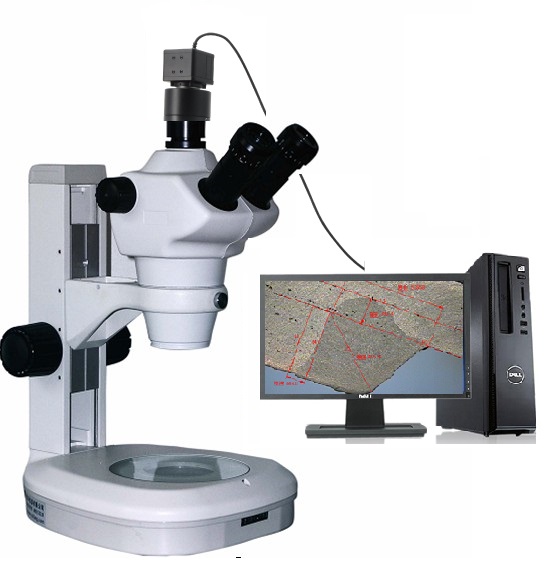

电脑型熔深显微镜(ZOOM-700C)
1、三目显微镜
2、适配镜
3、摄像器(500万摄像采集系统)
4、熔深测量软件
5.同轴照明器
6、计算机(选购)
